Montáž fotovoltaických systémů na šikmé střechy není jen o správném návrhu konstrukce a rozmístění panelů. Dlouhá životnost a bezpečnost celého systému závisí i na detailech – a právě volba spojovacího materiálu patří k těm, které rozhodují o tom, jestli systém vydrží desetiletí bez zásahu, nebo bude po pár letech potřebovat servis. Níže shrnujeme nejčastější chyby montérů, které vedou ke zbytečným komplikacím, a ukazujeme, jak jim předcházet správným výběrem nerezových spojovacích prvků.
O jakém sortimentu se dnes budeme bavit?
1. Použití pozinkovaného spojovacího materiálu místo nerezu
Chyba: V praxi se občas setkáme s tím, že montéři zvolí levnější variantu – pozinkované šrouby, matice nebo podložky. A to i při montáži do exteriéru, kde jsou tyto prvky vystaveny dešti, UV záření a teplotním změnám.
Důsledky:
- Pozinkovaná vrstva koroduje po několika letech (často už po 2–5 letech).
- Pod korozí se ztrácí mechanická pevnost spoje, což může vést k povolení konstrukce.
- Koroze se šíří na přilehlé prvky, což urychluje degradaci celé nosné části.
Řešení:
- Používat výhradně nerezový materiál A2 (třída 70 nebo 80) pro standardní montáž.
- V agresivních podmínkách (pobřeží, průmyslové oblasti) zvolit nerez A4, která lépe odolává chemickým vlivům.
Na webu Akros.cz je k dispozici široká škála těchto komponent – například imbusové šrouby M8x25 A2, šestihranné matice DIN 934, nebo nerezové podložky DIN 125.
2. Galvanická koroze – špatná kombinace materiálů
Chyba: Kombinace nerezových spojovacích prvků s hliníkovými profily nebo jinými kovy bez izolace mezi materiály.
Důsledky:
- Dochází ke galvanické korozi, zejména když je spoj vystaven vlhkosti.
- Zkorodované spoje se hůře rozebírají a mohou vést ke zničení profilů i spojovacích prvků.
- Poškozený hliník ztrácí tuhost a hrozí deformace celé konstrukce.
Řešení:
- U hliníkových konstrukcí používat nerez A2, která je s hliníkem kompatibilní.

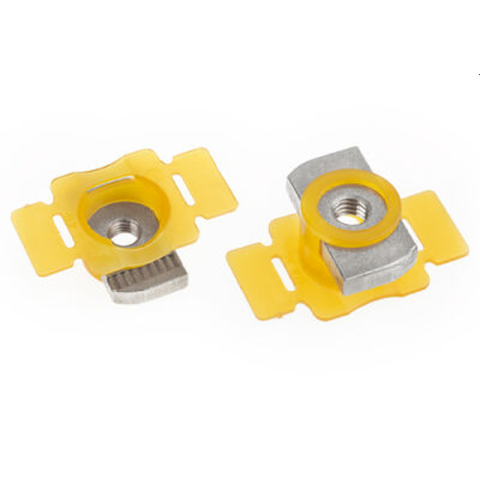

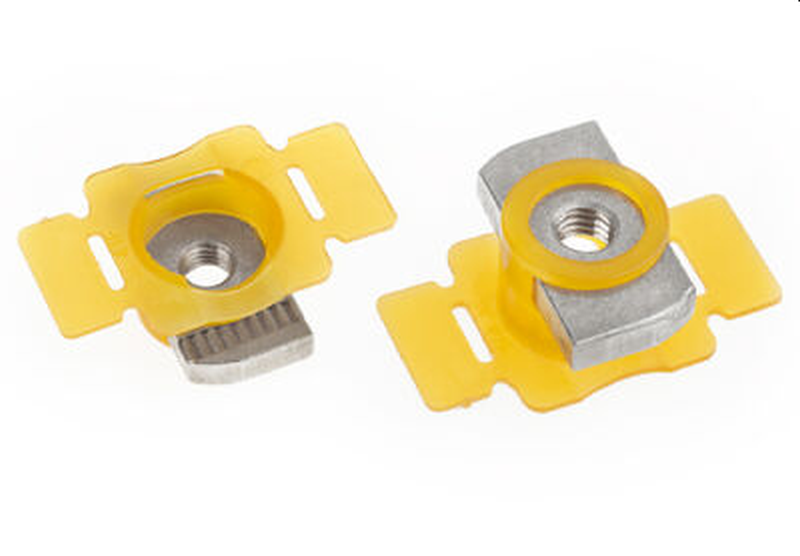

- Na styčných plochách s konstrukční ocelí je vhodné použít plastové podložky nebo těsnění.
- Alternativou jsou spojovací prvky opatřené pasivací proti galvanickému efektu.
Zejména u svorek a upínacích systémů je důležité, aby šroub i matice byly ze stejného materiálu, ideálně z A2/A4 – na Akros.cz lze najít systémové komponenty, které tuto kompatibilitu garantují.
3. Špatné nebo nedostatečné zajištění spojů
Chyba:
- Příliš slabé nebo naopak přetažené dotažení šroubů.
- Absence pojistných prvků (např. pružných nebo zoubkovaných podložek).
- Použití nevhodných samojistných matic.
Důsledky:
- Spoj se může při vibracích nebo teplotních změnách uvolnit.
- Přetažení závitu vede k mechanickému poškození komponent.
- Dlouhodobé zatížení (např. větrem) může způsobit postupné posuny panelů.
Řešení:
- Dodržovat předepsaný utahovací moment pro konkrétní šrouby a typ spoje.
- Používat nerezové samojistné matice s nylonovým kroužkem (DIN 985).
- Přidat pružné nebo zoubkované podložky, které zamezí samovolnému povolení, případně vroubkované matice (DIN6923R)
Kvalitní spoj z nerezových komponent si po utažení „sedne“ a zůstane stabilní i při teplotních výkyvech. V rámci servisních kontrol je dobré sledovat i dotažení závitů, zejména v oblastech, kde bývají konstrukce pravidelně zatěžovány třeba větrem.
4. Podcenění dilatace konstrukce
Chyba: Při montáži dlouhých profilů nebo větších sestav panelů se vytvoří tuhá konstrukce bez dilatační mezery.
Důsledky:
- Vlivem teplotních změn (léto/zima, den/noc) dochází k rozpínání kovových profilů.
- Pokud není dilatace umožněna, vzniká vnitřní napětí, které může poškodit úchyty, šrouby nebo dokonce samotné panely.
- V extrému může dojít k deformaci rámů a uvolnění panelu.
Řešení:
- Zohlednit dilataci profilů již při návrhu (doporučené délky bez přerušení, mezery mezi profily).
- Použít pružné podložky a úchyty, které umožní mírný pohyb bez ztráty pevnosti spoje.
- Využít systémových řešení – některé konstrukční systémy už s dilatací počítají (např. posuvné úchyty, kluzné spojky).
Nerezové šrouby a matice mají tu výhodu, že zůstávají pružné i po letech, což napomáhá pohlcovat mírné pohyby v konstrukci.
5. Chybná nebo nekompletní instalace svorek a úchytů
Chyba:
- Použití nesprávné délky svorek (nedosáhnou na rám nebo přitlačí panel příliš silně).
- Absence podložek, šroub zasazený napřímo do hliníku.
- Opačné pořadí komponent – např. podložka až nad matici.
Důsledky:
- Panel není pevně uchycen, hrozí jeho posunutí nebo ztráta kontaktu se zemnícím prvkem.
- Přílišné stažení může způsobit mikropraskliny v rámu nebo skle.
- Poškozené závity komplikují pozdější servis.
Řešení:
- Používat výhradně kompatibilní systémové svorky a šrouby – správné rozměry, materiál, certifikace.
- Kontrolovat kompletnost sady – včetně podložek a zajištění.
- Využívat montážní návody a technickou dokumentaci k jednotlivým komponentům.
Například středové a boční svorky dostupné u Akros.cz jsou nabízeny včetně imbusového šroubu z nerezu A2 a matice, což eliminuje chyby při výběru komponent.
Závěr
Nerezový spojovací materiál není jen o ochraně proti korozi. Je to zásadní součást konstrukce, která ovlivňuje bezpečnost, životnost i bezúdržbový provoz celé fotovoltaické elektrárny. Vyplatí se investovat do kvalitních, systémově navržených komponent – ideálně od jednoho dodavatele, který garantuje vzájemnou kompatibilitu.
U každého projektu věnujte pozornost nejen návrhu, ale i každému šroubu, podložce a svorce. Ušetříte si tím nejen reklamace, ale i jméno u zákazníka. Ve finále se taková investice vrátí i v penězích.
