Třmen je kovový spojovací prvek, který na první pohled působí nenápadně, ale v praxi hraje důležitou roli. Skládá se z těla ve tvaru písmene U, D nebo oblouku a čepu či šroubu, který umožňuje rozebíratelné spojení dvou či více prvků. Najdete ho v průmyslu, stavebnictví, dopravě, námořnictví i sportovních aktivitách – všude tam, kde je potřeba vytvořit pevný, odnímatelný a spolehlivý spoj.
O jakém sortimentu se dnes budeme bavit?
Co se v článku dozvíte
- Kde se třmeny používají
- Proč existuje více typů třmenů
- Přehled typů nerezových třmenů a jejich použití
- Jak vybrat správný třmen
Kde se třmeny používají
Třmeny slouží k propojení lan, řetězů, popruhů nebo jiných kotevních bodů. Umožňují rychlou montáž i demontáž a podle konkrétního provedení se používají v celé řadě technických i dalších aplikací.
Používají se například při kotvení lodí, stavbě konstrukcí, v lanových a řetězových systémech, v takeláži, na lanových atrakcích nebo v průmyslových závěsech.
Pokud má být třmen použit pro zdvihání nebo jinou bezpečnostně významnou aplikaci, je nutné ověřit, že je konkrétní výrobek pro tento účel určený, a řídit se jeho deklarovanou nosností a příslušnými požadavky.
Proč existuje více typů třmenů
Každá aplikace má jiné požadavky – směr tahu, prostorové možnosti i způsob zatížení. Proto se vyrábí různé tvary třmenů, které se liší konstrukcí a způsobem použití.
Typy třmenů a jejich využití
Rovný třmen (Dee shackle)
Má tvar písmene „D“ a je určen především pro zatížení v podélné ose třmenu. Hodí se pro spojení kotevního řetězu s lanem, upevnění táhel nebo napojení prvků vedených v přímé linii.

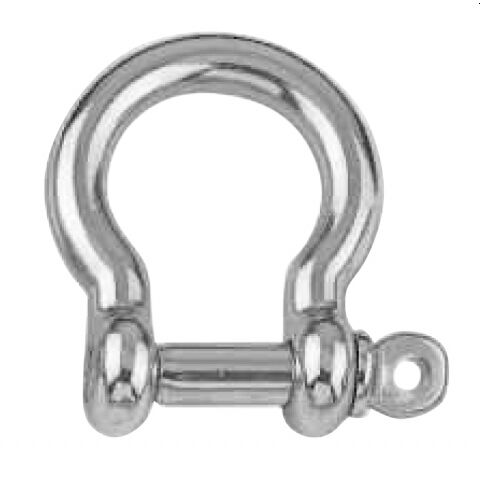

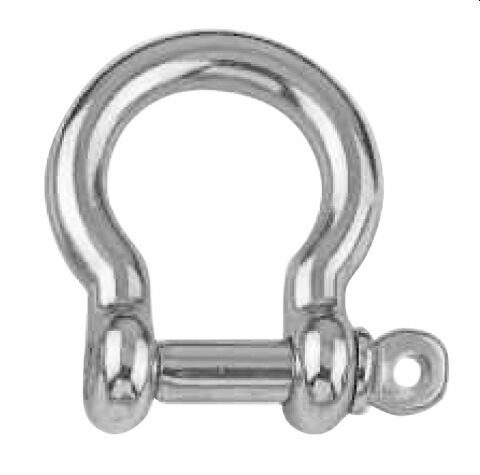

Lyrový třmen (Bow shackle)
Širší oblouk umožňuje připojit více prvků nebo pracovat s mírným vyosením tahu. Používá se v takeláži, při upevnění plachet, ve stavebních závěsech i při spojování více lan.
Třmen s kloubem (Swivel shackle)
Otočný kloub zabraňuje kroucení lana či řetězu a umožňuje volné otáčení kolem osy. Ideální pro kotevní systémy, jeřábové háky nebo lanové závěsy.
Dvojitý třmen (Double shackle)
Dvojitá konstrukce umožňuje propojit více prvků při zachování pohyblivosti každého z nich. Využívá se u těžkých břemen, složitých montáží a v aplikacích, kde je potřeba rozdělit sílu do více směrů.
Kalíškový třmen (Cup shackle)
Jedna strana třmenu je zakončena miskou pro čep nebo kulový konec. Poskytuje velmi pevné a bezpečné uchycení, často používané v námořních a průmyslových aplikacích.
Proč volit nerezové třmeny
Nerezová ocel odolává korozi, což je zásadní pro použití ve vlhkém, slaném nebo chemicky agresivním prostředí. Navíc si zachovává svůj vzhled po celou dobu životnosti, snadno se čistí a nevyžaduje povrchovou úpravu. Pro aplikace v námořnictví, stavebnictví, potravinářství či designu jsou nerezové třmeny jasnou volbou.
Jak vybrat správný nerezový třmen
Při výběru nestačí sledovat pouze velikost třmenu. Důležité je zohlednit také jeho konstrukci, materiál a způsob použití. Zaměřte se především na:
- typ a tvar třmenu,
- rozměry třmenu a čepu,
- způsob a směr zatížení,
- materiálové provedení a korozní odolnost,
- prostředí, ve kterém bude třmen používán,
- požadavky konkrétní aplikace na nosnost a bezpečnost.
U zatěžovaných spojů je vždy potřeba vycházet z technických parametrů konkrétního výrobku. Rozměrově podobné třmeny totiž nemusí mít stejné mechanické vlastnosti ani být určené pro stejné použití.
Potřebujete poradit s výběrem?
Nabízíme nerezové třmeny v různých tvarech, velikostech a materiálových třídách. Pokud si nejste jistí vhodným typem, rozměrem nebo materiálovým provedením, obraťte se na nás. Pomůžeme vám vybrat třmen odpovídající konkrétnímu použití.
FAQ
Jaký je rozdíl mezi rovným a lyrovým třmenem?
Rovný třmen má užší profil a používá se především pro spojení zatěžované v jeho podélné ose. Lyrový třmen má širší oblouk, který poskytuje více prostoru pro připojené prvky.
Jaký nerezový třmen použít do venkovního prostředí?
Záleží na konkrétních podmínkách. Pro běžné prostředí může být vhodná nerezová ocel A2, zatímco v prostředí s vyšším působením chloridů se používá také odolnější A4.
Lze nerezový třmen použít ke zvedání břemen?
Pouze pokud je konkrétní třmen výrobcem pro zdvihání určený a má odpovídající deklarované parametry. Samotný materiál nebo tvar třmenu nestačí k posouzení jeho vhodnosti pro zdvihací aplikace.
Podle čeho zvolit velikost třmenu?
Je potřeba zohlednit rozměry připojovaných prvků, průměr čepu, potřebný prostor uvnitř třmenu a u zatěžovaných spojů také technické parametry konkrétního výrobku.
